Prokusol
Dachhakensystem

Die Dachpfanne mit variabel positionierbarem Befestigungselement

Montagefreundlich - Robust
Langlebig - Passgenau

Europäisches Patent Nr.  2330256

Über 100 verfügbare Varianten

Dazugehörige Dachhaken

sind in starrer höhenverstellbarer Ausführung erhältlich

Montage

Montageanleitung

Download

Vorteile

Montagefreundlichkeit

Durch den verschiebbaren Dachhaken und dem rückseitigen Anschlagwinkel  ist eine einfache und schnelle Positionierung auf der Dachkonstruktion gewährleistet. Der Dachhaken  ist  horizontal  sowie in der Höhe verstellbar (Version ohne Höhenverstellung ebenso lieferbar). Der Dachhaken wird unkompliziert durch die Alu-Dachpfanne direkt in den darunter liegenden Sparren verschraubt. Das ProkuSol-Dachhakensystem ist  einfach und schnell zu befestigen, d.h. Kostenerspar-nis durch kürzere Montagezeit

Statik

Das ProkuSol-Dachhakensystem wurde vom Prüfinstitut ift-Rosenheim GmbH statisch geprüft und berechnet (Prüfberichts-Nr. 509 43462/2 und 509 43462/3)

Eigen-/Schneelast
bei 30° Dachneigung

berechnete Werte incl. Material- sicherheitsbeiwerte  / charakteristischer  Wert aus Einzelprüfung / Eigenversuch im Verbund Standard-Haken (starr):
2,2 kN  /  2,4 kN  /  3,75 kN
Höhenverstellbarer Haken:
1,7 kN  /  2,9 kN

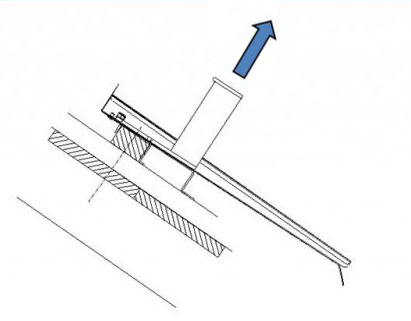

Windsog

berechnete Werte incl. Material- sicherheitsbeiwerte  / charakteristischer  Wert aus Einzelprüfung Standard-Haken (starr):
1,4 kN  /  5,7 kN
Höhenverstellbarer Haken:
1,4 kN  /  6,2 kN

Eigenversuch mit simulierter Schneelast

3 Tonnen Stahlbleche auf 8 Proku Sol-Standard-Dachhaken bei einer Dach-neigung von 30° (entspr.
375kg pro Dachhaken) => Ohne Versagen

Das Prokusol-Dachhakensystem wurde wie dargestellt als Komplettaufbau (Sparren / Schalung / Lüftungslattung / Dachlatte) bei 30° Neigung berechnet und getestet. Verschraubung mit Tellerkopfschrauben 8x140mm VA. Die Höhenverstellungsschrauben wurden mit einem Drehmoment von 80Nm angezogen. (Die Prüfwerte erbrachten naturgemäß teilweise um ein vielfaches bessere Ergebnisse als die berechneten Werte)

Qualität

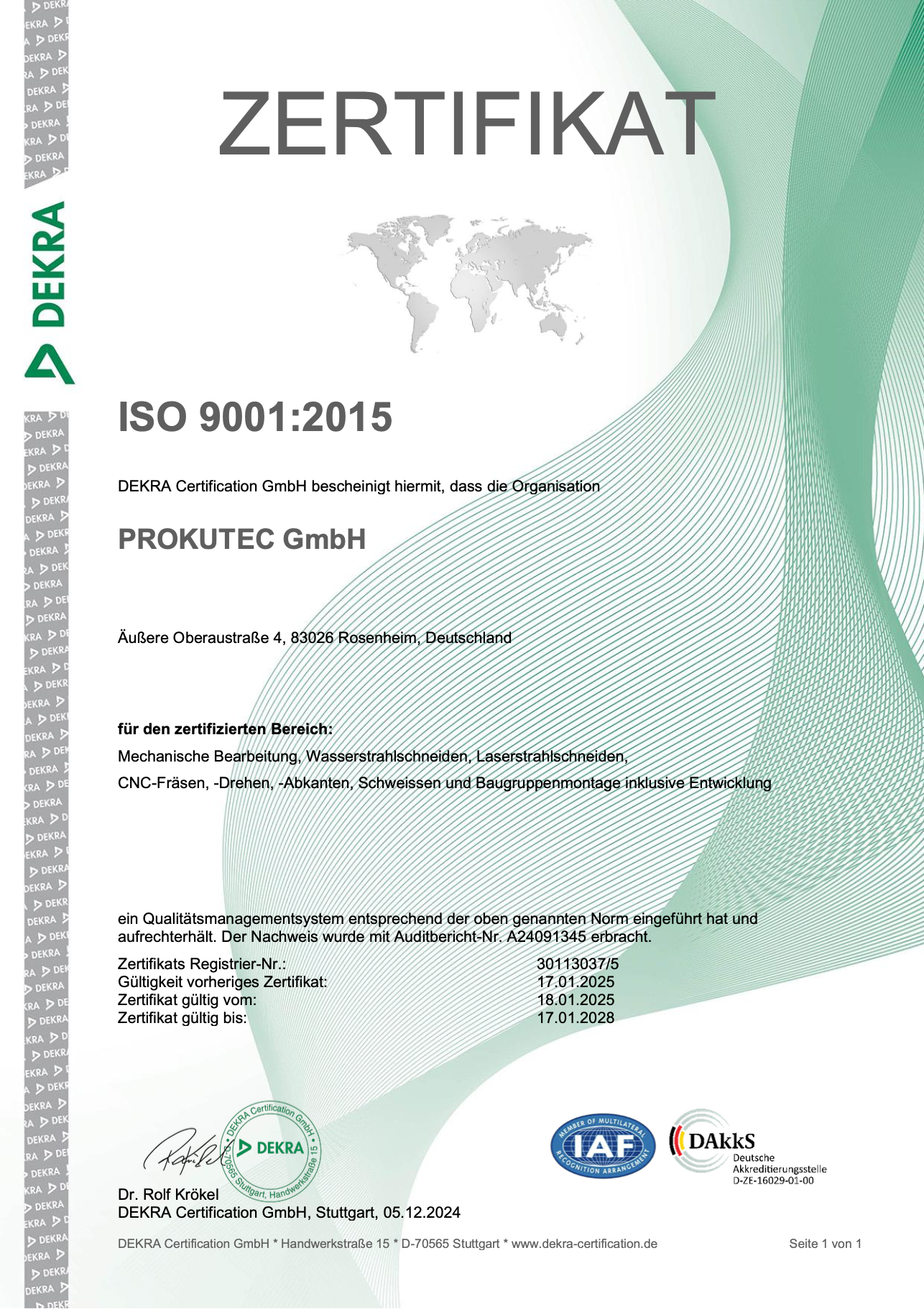

Die Herstellerfirma Prokutec GmbH ist zertifiziert nach DIN EN ISO 9001:2015 und unterliegt somit einer regelmäßigen Überwachung der Betriebsabläufe.
